STM32 电子琴:GPIO、PWM 与中断的实战笔记

前言

大三下学期,我复刻了 B 站上一个 STM32 电子琴项目。学完标准外设库的 GPIO、定时器、ADC、中断之后,需要一个实际项目把它们串起来——电子琴恰好覆盖了输入(琴键、摇杆、旋钮)、输出(扬声器、OLED、LED)和实时响应(中断 + 主循环)。

成品有七个琴键、六种伴奏风格、五种旋律音色和九种打击乐音色,跑在 STM32F103C8T6 上。这篇文章记录我在复刻过程中理解到的核心技术——GPIO 引脚如何分配、PWM 如何发出不同频率的声音、中断如何响应按键、ADC 如何读取摇杆、编码器如何解码。

项目源码通过网盘分享:STM32电子琴 链接: https://pan.baidu.com/s/1HV2wewAkvmeZWxoOQ5VBFA?pwd=zx6b 提取码: zx6b


一、整体架构

1.1 硬件清单

外设型号数量功能
主控STM32F103C8T6172MHz Cortex-M3
OLED 显示屏0.96寸 4针 I2C (SSD1306)1系统信息显示
无源蜂鸣器小喇叭2双通道发声(旋律+伴奏)
琴键轻触按键7键盘弹奏输入
功能按键轻触按键4八度/半音/编码器按键
旋转编码器EC111参数调节旋钮
PS2 摇杆模块双轴电位器+按键1和弦选择+加花触发
LED 指示灯3mm 发光二极管3节拍/状态指示

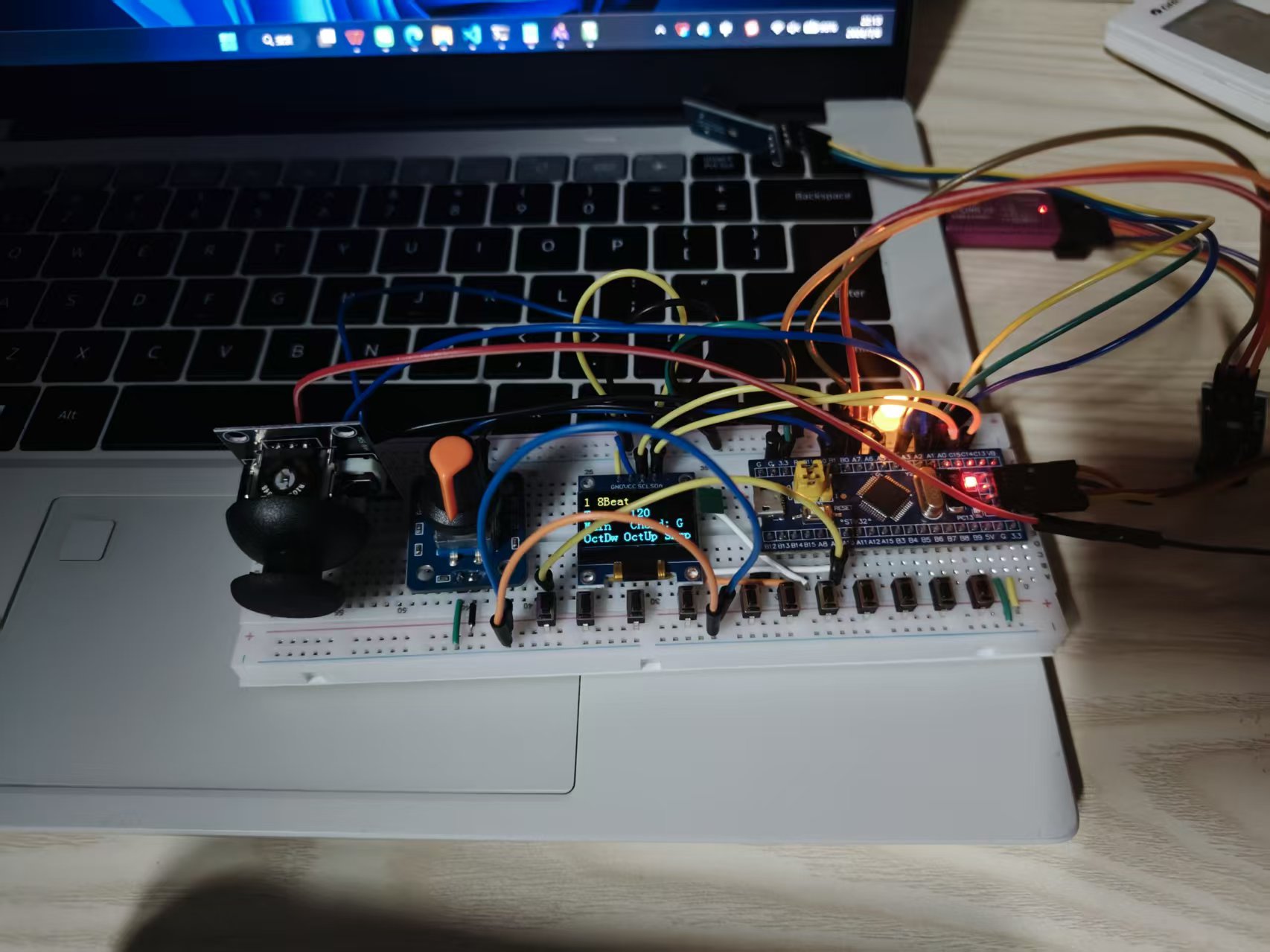

面包板上的完整接线布局

1.2 软件分层

项目采用五层结构:

User 层 (main.c)             — 主程序逻辑,846 行
Hardware 层 (9 个模块)        — LED / Key / Buzzer / OLED / Encoder / Keyboard / AD / JoyStick
System 层 (Delay / PWM)       — SysTick 延时 + 双通道 PWM 驱动
Library 层                    — ST 标准外设库 V3.5.0
Start 层                      — CMSIS + 启动文件 + 时钟配置 (72MHz)

分层最直接的好处:换一个外设只改对应的 Hardware 文件,主逻辑不动。比如 OLED 从 I2C 换成 SPI,只改 OLED.cmain.c 一行不用动。


二、GPIO 引脚规划

这是项目落地的第一步——所有外设都要分配引脚。STM32F103C8T6 有 PA0PA15、PB0PB15 共 32 个 GPIO,需要考虑复用功能和 EXTI 线的限制。

2.1 完整引脚分配

PWM 输出(复用推挽输出)

功能GPIO复用功能说明
旋律扬声器PA0TIM2_CH1PWM 方波输出
伴奏扬声器PA7TIM3_CH2PWM 方波输出

OLED 显示屏(开漏输出,软件模拟 I2C)

功能GPIO说明
OLED SCLPC15I2C 时钟线
OLED SDAPC14I2C 数据线

按键输入(下拉输入 + 外部中断)

功能GPIOEXTI 线说明
琴键 1(最低音)PB12EXTI12下降/上升沿双触发
琴键 2PB13EXTI13同上
琴键 3PA8EXTI8同上
琴键 4PA11EXTI11同上
琴键 5PB3EXTI3同上,需禁 JTAG
琴键 6PB6EXTI6同上
琴键 7(最高音)PB9EXTI9同上
降八度键PA10EXTI10同上
升八度键PB15EXTI15同上
升半音键PB14EXTI14同上

编码器输入(上拉输入 + 外部中断)

功能GPIOEXTI 线说明
编码器 A 相PB1EXTI1仅下降沿触发
编码器 B 相PB0EXTI0仅下降沿触发

ADC 输入(模拟输入)

功能GPIOADC 通道说明
摇杆 X 轴PA5ADC50~4095
摇杆 Y 轴PA3ADC30~4095

LED 输出(推挽输出)

功能GPIO说明
LED 1(重拍)PA6共阳极,低电平亮
LED 2PA4同上
LED 3PA3同上

其他数字输入

功能GPIO说明
编码器按键PA9下拉输入,轮询
摇杆 SWPA1上拉输入,轮询

2.2 两个踩坑点

PB3 需要禁用 JTAG。PB3 默认被 JTAG 占用(JTDO 功能),不能直接当 GPIO 用。必须先调用:

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

释放 PA15、PB3、PB4 之后,PB3 才能用作琴键 5 的输入。

同一 EXTI 编号不能跨端口复用。STM32F103 的 EXTI 控制器要求:EXTI3 只能接 PA3 或 PB3 或 PC3,不能同时接 PA3 和 PB3。所以分配引脚时,十个中断引脚必须各自使用不同的 EXTI 编号(0、1、3、6、8、9、10、11、12、13、14、15)。


三、PWM 如何发出声音

3.1 基本原理

无源蜂鸣器收到方波就会振动发声——频率决定音高,占空比决定音色。STM32 没有连接 DAC,但定时器的 PWM 输出本身就是方波:修改 PSC(预分频器)改变频率,修改 CCR(比较值)改变占空比。

PWM 频率公式:

Freq = 72000000 / ((PSC + 1) × (ARR + 1))

3.2 初始化配置

以旋律通道 TIM2_CH1(PA0)为例:

void PWM_Init_1(void) {
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // PA0 设为复用推挽输出
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 时基配置:向上计数,ARR=99,PSC=719,默认 1kHz
    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
    TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;       // ARR = 99
    TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;    // PSC = 719
    TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

    // PWM 模式 1:CNT < CCR 时输出高电平
    TIM_OCInitTypeDef TIM_OCInitStructure;
    TIM_OCStructInit(&TIM_OCInitStructure);
    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
    TIM_OCInitStructure.TIM_Pulse = 0;   // CCR = 0,初始静音
    TIM_OC1Init(TIM2, &TIM_OCInitStructure);

    TIM_Cmd(TIM2, ENABLE);
}

伴奏通道 TIM3_CH2(PA7)的初始化完全对称,只把 TIM2 换成 TIM3、通道 1 换成通道 2。

3.3 调频技巧:固定 ARR,只改 PSC

这个项目最巧妙的设计决策是 ARR 始终为 99,通过 PSC 调节频率

void PWM_SetFreq_1(uint16_t freq) {
    uint16_t psc = 720000 / freq - 1;
    TIM_PrescalerConfig(TIM2, psc, TIM_PSCReloadMode_Update);
}

void PWM_SetDuty_1(uint16_t duty) {
    TIM_SetCompare1(TIM2, duty);   // duty 范围 0~100
}

这样做有两个好处:

  1. 占空比精度恒定 1%。CCR 始终在 0~100 之间,设 50 就一定是 50%,不管当前频率是多少
  2. 计算简单。只需要一行 PSC = 720000 / freq - 1,ARR 根本不用管

如果反过来(固定 PSC 改 ARR),每次调频都要重新算占空比,而且 ARR 越小占空比分辨率越低。

3.4 频率-预分频对照

目标频率PSC 值实际频率
262Hz (C4)2747261.8Hz
440Hz (A4)1635440.3Hz
1000Hz7191000Hz
3000Hz2393000Hz

3000Hz 以下精度优于 0.1%,对电子琴来说完全够用。

3.5 双通道独立控制

两个通道各自独立调频,上层 Buzzer 模块用 channel 参数统一接口:

void Buzzer_ON(uint16_t freq, uint8_t tone, uint8_t channel) {
    if (channel == 1) {        // 旋律通道 → TIM2_CH1 → PA0
        PWM_SetFreq_1(freq);
        PWM_SetDuty_1(tone);
    } else if (channel == 2) { // 伴奏通道 → TIM3_CH2 → PA7
        PWM_SetFreq_2(freq);
        PWM_SetDuty_2(tone);
    }
}

void Buzzer_Timing(uint16_t freq, uint16_t timing,
                   uint8_t tone, uint8_t channel) {
    Buzzer_ON(freq, tone, channel);
    Delay_ms(timing);
    Buzzer_OFF(channel);
}

Buzzer_OFF 的实现不是停定时器,而是把占空比设为 0——输出恒低,扬声器不出声,但定时器仍在后台运行。

3.6 Buzzer_Reset:消除音头杂音

切换音符时,如果上一个方波的正半周期还没结束,新音符的第一个周期可能被截断,产生"咔嗒"声。解决方法是发声前把计数器强制设为 51(接近 ARR=99):

void Buzzer_Reset(uint8_t channel) {
    PWM_SetFreq_1(1);
    TIM_SetCounter(TIM2, 51);   // CNT 跳到接近 ARR
}

计数器接近溢出点,下一个 PWM 边沿几微秒内就会到来——音头平滑,没有杂音。


四、从按键到音高:中断发声的完整链路

4.1 EXTI 中断分布

10 个按键引脚分布在 5 条 EXTI 中断线上。因为 STM32F103 同一编号的 EXTI 线只能接一个端口,所以 10 个按键必须用 10 个不同的 EXTI 编号:

中断向量覆盖引脚功能
EXTI0PB0编码器 B 相(仅下降沿)
EXTI1PB1编码器 A 相(仅下降沿)
EXTI3PB3琴键 5
EXTI9_5PA8, PB6, PB9琴键 3/6/7
EXTI15_10PA10, PA11, PB12~PB15琴键 1/2/4 + 三个功能键

编码器只触发下降沿(检测旋转方向),琴键和功能键触发上升和下降沿(检测按下和松开)。

4.2 中断优先级

使用 NVIC_PriorityGroup_2(2 位抢占 + 2 位响应):

编码器 EXTI0/EXTI1: 抢占=1   ← 最高优先,确保旋钮不丢步
琴键 EXTI3/9_5/15_10: 抢占=2 ← 仍能打断主循环

编码器每转动一个齿产生一个脉冲。如果中断被延迟到下一个脉冲之后,方向判断就会出错。抢占优先级设为 1 保证了它不被任何琴键中断阻塞。

4.3 琴键发声的完整流程

以琴键 5(PB3)为例,整个链路是:

void EXTI3_IRQHandler(void) {
    if (EXTI_GetITStatus(EXTI_Line3) == SET) {
        if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_3) == 1) {
            // ===== 按下琴键 =====
            if (voice == 6) {
                Buzzer_Drum(5);         // 鼓组模式:琴键变打击垫
            } else {
                Buzzer_Reset(1);        // ① 平滑音头
                uint16_t freq = scale[4 + sft]      // ② 查音阶表
                              * transpose[tsp]       // ③ 移调系数
                              * pow(2, oct)          // ④ 八度倍率
                              * pow(1.06, sharp);    // ⑤ 升半音
                Buzzer_ON(freq, voiceDuties[voice - 1], 1);  // ⑥ 发声
            }
        } else {
            // ===== 松开琴键 =====
            Buzzer_OFF(1);              // 立即静音
        }
        EXTI_ClearITPendingBit(EXTI_Line3);
    }
}

频率计算的五个环节各司其职:

步骤变量作用示例
音阶表scale[]13 个音阶的固定频率 G3~E5scale[4] = 294Hz (D4)
键盘平移sft (0~6)七个琴键整体向右平移sft=0 时琴键1=G3, sft=3 时琴键1=C4
移调transpose[tsp]全局升/降调tsp=5 时 ×1.0 不移调
八度pow(2, oct)oct=0 低八度(×1), oct=1 正常(×2), oct=2 高八度(×4)
半音pow(1.06, sharp)sharp=1 时 ×1.06≈升半音

七个琴键各自的 ISR 代码结构完全一致,区别只在 scale[] 的索引偏移(琴键 1 取 scale[0+sft],琴键 7 取 scale[6+sft])。

4.4 功能键:按住就生效,松开就恢复

三个功能键用了上升/下降沿双触发——同一个中断在按下和松开时各触发一次,直接读电平判断状态:

// 降八度键 (PA10)
if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_10) == 1)
    oct = 0;    // 按住 → 低八度
else
    oct = 1;    // 松开 → 恢复正常

比「按一下锁存、再按一下取消」的方案更顺手——手一松就回原音高,不需要低头看状态。


五、ADC 采样:PS2 摇杆读方向

摇杆 X/Y 轴是电位器输出,电压随摇杆位置变化。STM32 的 12 位 ADC 把电压转为 0~4095 的数字量。

5.1 ADC 初始化

void AD_Init(uint16_t pins) {
    // GPIO 模拟输入
    // ADC1 独立模式,软件触发,单次转换,右对齐
    // 采样时间 55.5 个 ADC 时钟周期
    // ADC 时钟 = PCLK2 / 6 = 12MHz
}
uint16_t AD_GetValue(uint8_t ADC_Channel) {
    ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);            // 启动转换
    while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET); // 等待完成
    return ADC_GetConversionValue(ADC1);               // 返回 0~4095
}

每次调用 AD_GetValue 会切换通道、触发一次转换、轮询等待 EOC 标志位。这是最简单的 ADC 用法——不需要 DMA,不需要连续模式,适合摇杆这种低频采样的场景。

5.2 用阈值判断方向

摇杆 X/Y 各返回 0~4095 的值。用 1024 和 3072 两个阈值把每个轴分成三档:

Y < 1024  → 上
Y > 3072  → 下
X < 1024  → 左
X > 3072  → 右
其他     → 中间(死区)

X 和 Y 组合起来就是八个方向加一个中间位置,依次映射到不同的功能。中间位置设了一个较大的死区(1024~3072),防止摇杆回中时的抖动导致状态来回跳。


六、EC11 旋转编码器

6.1 硬件接口

EC11 有三个引脚——A 相、B 相和一个按键。A/B 相内部是机械触点,旋转时两路输出 90° 相位差的脉冲。正转时 A 超前 B,反转时 B 超前 A。

STM32 端配置为内部上拉输入(IPU),编码器另一侧接地——不转时读到高电平,转动接地瞬间读到低电平(下降沿)。

6.2 方向解码

A 相下降沿触发时读 B 相,B 相下降沿触发时读 A 相:

void EXTI0_IRQHandler(void) {  // B 相下降沿
    if (EXTI_GetITStatus(EXTI_Line0) == SET) {
        if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
            Encoder_Count = 1;    // B 降沿时 A=0 → 正转
        EXTI_ClearITPendingBit(EXTI_Line0);
    }
}

void EXTI1_IRQHandler(void) {  // A 相下降沿
    if (EXTI_GetITStatus(EXTI_Line1) == SET) {
        if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0)
            Encoder_Count = -1;   // A 降沿时 B=0 → 反转
        EXTI_ClearITPendingBit(EXTI_Line1);
    }
}

逻辑很简单:在每相的下降沿看一眼另一相的电平。正转时 A 先下降(B 还是低),反转时 B 先下降(A 还是低)。

6.3 通用的参数调节接口

Encoder_Var() 封装了「旋转编码器改一个变量的值」的全部逻辑:

int16_t Encoder_Var(int16_t var, int8_t step,
                    int16_t min, int16_t max,
                    int16_t setL, int16_t setH) {
    var += Encoder_Get() * step;   // 累加旋转量
    if (var > max) var = setH;     // 超上限 → 跳转到 setH
    else if (var < min) var = setL; // 超下限 → 跳转到 setL
    Encoder_Clear();
    return var;
}

同一个函数覆盖了所有旋钮调节场景——切音色(1→6→1 循环)、调速度(40→240 钳制)、移调(-5→+6 钳制)——全靠参数组合实现。


七、音色变化与打击乐:PWM 占空比 + 频率控制

这部分我没有从头设计,直接沿用了原项目的方案,但理解了原理。

7.1 五种旋律音色

五种音色完全通过 PWM 占空比区分。不同占空比的方波谐波成分不同,人耳听起来就是不同的音色:

uint8_t voiceDuties[5] = {50, 40, 30, 20, 10};
占空比对应的音色
50%单簧管 (Clarinet)
40%管风琴 (Pipe Organ)
30%手风琴 (Accordion)
20%双簧管 (Oboe)
10%小号 (Trumpet)

7.2 九种打击乐音色

打击乐没有固定频率,发声短暂且有变化。九种音色用三种代码技法模拟:

固定频率短脉冲(低音鼓、踩镲、Agogo):

Buzzer_Timing(80, 30, 50, 2);   // 80Hz 持续 30ms → 低音鼓
Buzzer_Timing(3000, 30, 10, 2); // 3000Hz 持续 30ms → 踩镲闭合

频率扫频(通鼓高/中/低)——频率逐步下降,模拟鼓面被敲击后音调下沉:

for (int i = 500; i > 470; i--) {
    Buzzer_ON(i, 50, 2);
    Delay_ms(1);
}

两个频率交替振荡(小军鼓)——600Hz 和 1200Hz 快速切换,制造沙沙的噪声感:

for (int i = 0; i < 15; i++) {
    Buzzer_ON(600, 50, 2);  Delay_ms(1);
    Buzzer_ON(1200, 30, 2); Delay_ms(1);
}

八、主程序:双模式循环

main() 初始化所有外设后进入死循环,根据 mode 变量在两个模式间切换。

8.1 初始化阶段

int main(void) {
    LED_Init_A(LED1 | LED2 | LED3);  // 3 颗 LED
    Key_Init_A(Key1 | Key4);         // 2 个按键 (PA)
    Key_Init_B(Key2 | Key3);         // 2 个按键 (PB)
    Buzzer_Init();                   // 双通道 PWM
    OLED_Init();                     // I2C OLED(现成驱动)
    Encoder_Init();                  // EC11 编码器
    Keyboard_Init();                 // 7 琴键 EXTI 中断
    JoyStick_Init();                 // PS2 摇杆 ADC + SW

    while (1) { /* 主循环 */ }
}

Keyboard_Init() 内部做了 GPIO、EXTI、NVIC 三步配置,JoyStick_Init() 调用 AD_Init() 配置两个 ADC 通道。

8.2 模式切换

摇杆 SW 按下时在两个模式间切换:

音色模式 (mode=1) ←→ 伴奏模式 (mode=2)

切换时 OLED_Clear() 清屏,knob 重置为 1。

8.3 旋钮复用

编码器只有一个,但两个模式各需要调节三种参数。解决方案是 Key4 切换 knob 变量,编码器根据 knob 操作不同参数:

模式knob=1knob=2knob=3
音色模式切换音色 (1~6)移调 (-5~+6)键盘平移 (-3~+3)
伴奏模式切换风格 (1~6)调节速度 (40~240)琶音音色 (1~5)

所有调节都通过同一个 Encoder_Var() 函数完成,只是参数不同。

8.4 OLED 显示效果

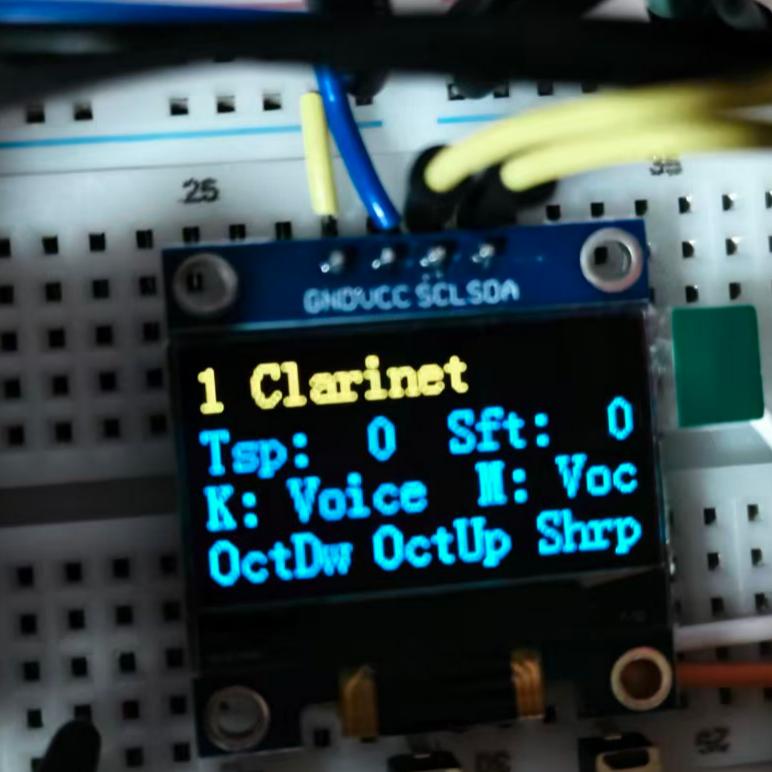

音色模式下 OLED 的实际显示:

音色模式下 OLED 显示效果:第1行"1 Clarinet",第2行移调 Tsp:-1 和键盘平移 Sft:+0,第3行旋钮功能 K:Transp 和模式 M:Voc,第4行功能键提示

伴奏模式下 OLED 的实际显示:

伴奏模式下 OLED 显示效果:第1行"6 Waltz",第2行速度 Tempo:180 和琶音音色 ArpV1,第3行旋钮功能 K:Tempo 和模式 M:Sty,第4行音轨和段落设置


九、自动伴奏的实现思路

伴奏引擎我没有从零设计,但梳理了它的工作方式。核心是把「一段伴奏」拆成一组数组:

数组作用
琶音轨每个位置放一个和弦音序号,0 表示休止
鼓轨 1/2每个位置放打击乐类型编号
加花轨触发加花时替代正常鼓轨

播放时用 for 循环遍历数组,每个位置依次发声然后 Delay 一个固定的时长。这个时长由 BPM(速度)决定——比如 120BPM 的 8Beat,每拍 30000 / 120 = 250ms

每种风格(8Beat / 16Beat / Waltz / Swing / March / Slow Rock)就是一套不同的数组,总共不到 500 字节。

播放过程中每拍检查一次摇杆和按键——摇杆切换和弦、SW 触发加花、编码器调节速度、Key4 停止。整个伴奏就是一个「数组遍历 + 延时 + 检测输入」的大循环。


十、总结

这个复刻项目让我把 STM32 的几个核心外设完整跑了一遍:

技术点具体应用
GPIO四种模式:复用推挽(PWM)、开漏(I2C)、下拉输入(按键)、推挽输出(LED)
定时器 PWM双通道独立调频/调占空比,ARR 固定 + PSC 变频率
外部中断 EXTI10 个引脚分布在 5 条中断线上,编码器独占最高优先级
ADC单通道轮流采样,阈值分割判断摇杆方向
SysTick 延时微秒/毫秒/秒三级延时,伴奏节拍的时间基准
编码器解码A/B 相下降沿互读判断方向

最大的收获不是学会了某个具体技术,而是体会到一个完整的嵌入式项目怎么把 GPIO、PWM、中断这些独立的概念串在一起——程序启动 → 初始化所有外设 → 主循环轮询编码器和按键 → 中断响应琴键 → ADC 读取摇杆 → PWM 输出声音。每一个环节都在和其他环节配合。
